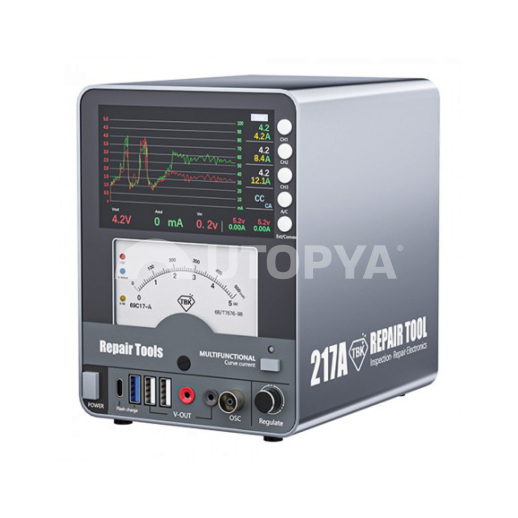

Intelligente Stromversorgung TBK-217A mit Oszilloskop - Professionelle 150W Diagnose

Beschreibung

Der TBK-217A ist weit mehr als nur ein Laborstromversorgung; es ist ein Hybrid-Diagnoseinstrument, das für anspruchsvolle Elektroniktechniker entwickelt wurde. Durch die Kombination einer stabilisierten 150W-Stromversorgung (30V/5A) und eines digitalen Oszilloskops ermöglicht es, das elektrische Verhalten von Hauptplatinen mit äußerster Genauigkeit zu überwachen. Sein Farbdisplay zeigt nicht nur die numerischen Werte von Spannung und Strom, sondern auch die Signalwellenform, die es Ihnen ermöglicht, Mikroausfälle, Startinstabilitäten oder abnormalen Verbrauchsspitzen visuell zu erkennen, die auf einer Standardstromversorgung unsichtbar sind.

Ideal für die Reparatur von Smartphones und Computern, verfügt der TBK-217A über mehrere Ausgangsschnittstellen, einschließlich USB-Ports für schnelle Ladediagnosen. Sein intelligentes Schutzsystem schaltet die Stromversorgung sofort bei einem Kurzschluss ab und schützt so die empfindlichen Komponenten Ihrer Kunden. Durch die Fähigkeit, den Verbrauchsverlauf aufzuzeichnen und anzuzeigen, wird er zu einem unverzichtbaren Verbündeten bei der Diagnose von "Boot-Loop"-Fehlern oder komplexen Energiemanagementproblemen (PMIC). Kompakt und benutzerfreundlich zentralisiert er Ihre Messwerkzeuge für einen effizienteren Arbeitsplatz und eine präzisere Diagnose.

Technische Eigenschaften

• Referenz : TBK-217A (Smart Power Serie)
• Gesamtleistung : 150W
• Einstellbarer Ausgang : 0-30V / 0-5A
• Oszilloskopfunktion : Echtzeitvisualisierung von Signalen und Strom
• Display : Hochauflösendes Farb-LCD-Display

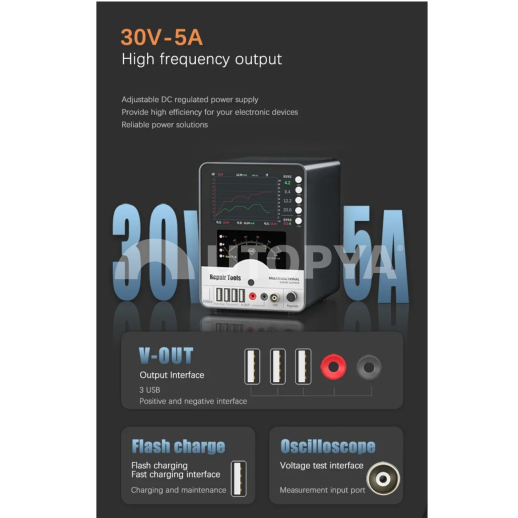

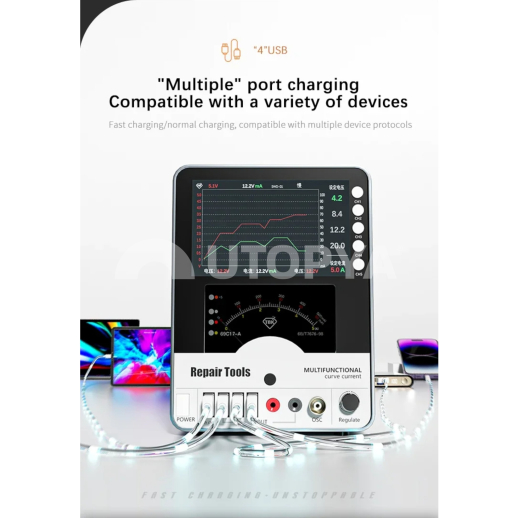

• Zusätzliche Anschlüsse : USB-Ausgang / USB-C für Ladetests
• Genauigkeit : Anzeige mit 4 Ziffern (mV / mA)
• Sicherheit : Aktiver Schutz vor Kurzschlüssen und Überlastungen

Werkstatttipp & Verwendung

Der Hauptvorteil des TBK-217A liegt in seiner "Graph"-Funktion: Beobachten Sie beim Starten eines iPhones den Stromverlauf. Ein stagnierender oder sich in einer Schleife bei einem bestimmten Pegel neu startender Verlauf zeigt sofort an, welcher Boot-Schritt (NAND, CPU, RAM) fehlschlägt. Technischer Tipp: Verwenden Sie das Oszilloskop, um die Sauberkeit der Ausgangsspannung eines Reglers auf einer Hauptplatine zu überprüfen; wenn Sie "Rauschen" (übermäßige Wellen) sehen, bestätigt dies oft einen defekten Filterkondensator. Stellen Sie sicher, dass Sie Ihre OCP-Grenzen (Stromschutz) leicht über dem normalen Verbrauch des getesteten Geräts kalibrieren, um unerwünschte Abschaltungen zu vermeiden und dennoch geschützt zu bleiben.
