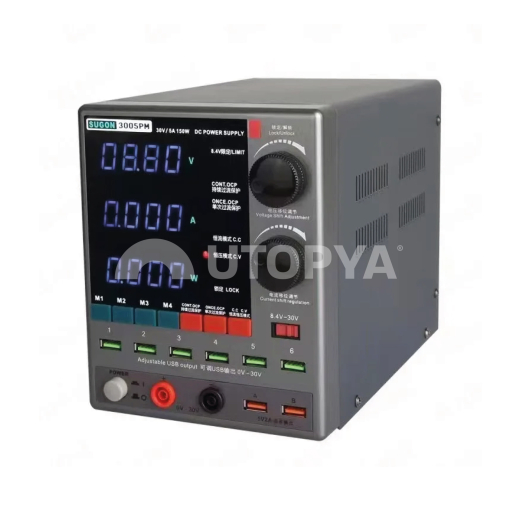

Labornetzteil SUGON 3005PM - 30V/5A mit Farbgrafik-Monitoring

Beschreibung

Das SUGON 3005PM ist das Referenz-Stabilisierungsnetzteil für Techniker, die sich auf die Diagnose von Hauptplatinen spezialisiert haben. Mit seiner Leistung (150W) und chirurgischen Präzision kann es eine Vielzahl von Geräten vom Smartphone bis zum Laptop versorgen. Sein großes Farb-LCD-Display ist eine echte Innovation: Es ermöglicht nicht nur das Ablesen von Spannungs- und Stromwerten mit einer Genauigkeit von 4 Ziffern, sondern bietet auch einen grafischen Modus, der die Verbrauchskurve in Echtzeit darstellt. Diese Funktion ist entscheidend, um "Boot-Schleifen" oder Komponentenausfälle zu identifizieren, die sich nur durch flüchtige Stromspitzen manifestieren.

Mit einer Werkstatt-orientierten Ergonomie verfügt der 3005PM über 4 Speicherkanäle, um sofort zwischen Ihren bevorzugten Testspannungen zu wechseln. Seine Sicherheit wird durch ein ultraschnelles Kurzschlussschutzsystem verstärkt, um Schäden an einer bereits defekten Platine zu vermeiden. Ob zum Einspeisen von Strom zur Erkennung eines überhitzten Bauteils oder zum Simulieren einer Batterie bei einem komplexen Startvorgang, das SUGON 3005PM bietet die Stabilität und technische Sichtbarkeit, die für jede professionelle Reparatur auf höchstem Niveau unerlässlich sind.

Technische Daten

• Referenz: SUGON 3005PM (Präzisionsreihe)
• Gesamtleistung: 150W
• Spannungsbereich: 0 - 30V (einstellbar in präzisen Stufen)
• Strombereich: 0 - 5A
• Display: Hochauflösendes Farb-LCD mit dynamischem Kurvenmodus
• Speicher: 4 programmierbare Kanäle (M1, M2, M3, M4)
• Schutz: OCP (Überstrom), OVP (Überspannung), Kurzschlussschutz
• USB-Anschluss: Dedizierte Ausgang für USB-Lasttest und schnelle Diagnose
• Stromversorgung: 220V AC

Werkstatt-Tipp & Verwendung

Der grafische Modus des SUGON 3005PM ist Ihr bester Verbündeter für die "blinde" Diagnose. Technischer Tipp: Beim Testen eines nicht startenden iPhones vergleichen Sie seine Verbrauchskurve mit der eines funktionierenden Geräts. Wenn die Kurve abrupt bei 80mA stoppt, wissen Sie, dass das Problem auf der NAND-Kommunikationsebene liegt. Verwenden Sie auch die Spannungsverriegelungsfunktion, um ein versehentliches Ändern der Spannung und das Einspeisen von 30V in eine Leitung, die nur 1,8V verträgt, zu vermeiden. Halten Sie schließlich die Stromkabel so kurz wie möglich, um Spannungsabfälle zu vermeiden, die Ihre Verbrauchsmessungen bei Stromspitzen verfälschen könnten.
