RF4 - Professioneller Mikroskop-LED-Ring - 5800K (OK-15)

Beschreibung

Die RF4 OK-15 LED-Lampe ist ein Hochleistungs-Ringlichtsystem, das für das Mikrolöten und Präzisionsinspektionen unverzichtbar ist. Bei Reparaturen der Stufe 3 an Mainboards bestimmt die Lichtqualität direkt die Fähigkeit des Technikers, mikroskopische Defekte wie oxidierte Lötkugeln oder unterbrochene Leiterbahnen zu erkennen. Die OK-15 liefert ein reinweißes Licht von 5800K, das eine originalgetreue Farbwiedergabe und einen optimalen Kontrast auf Schutzlacken (Solder Mask) bietet.

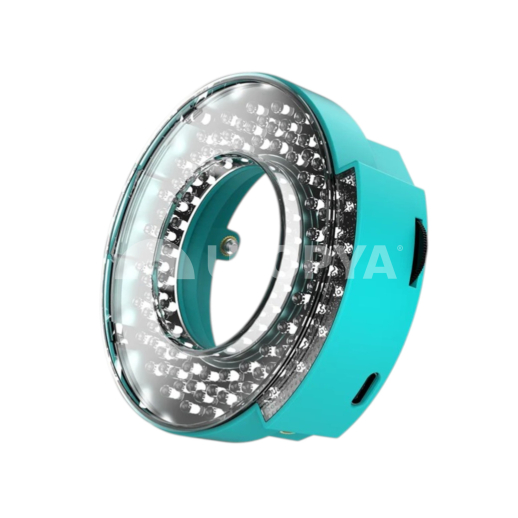

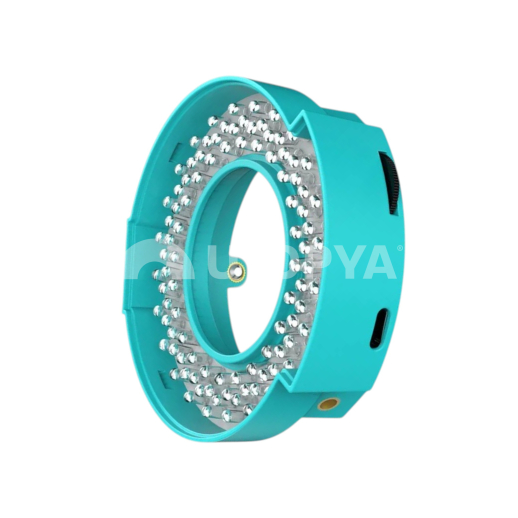

Technisch ist dieser Ring mit 28 LED-Lichtpunkten ausgestattet, die strategisch angeordnet sind, um Schlagschatten zu eliminieren, selbst bei der Verwendung großer Pinzetten. Das optische System enthält einen Diffusorfilter, der den Lichtstrahl abmildert und so Blendungen verhindert, die durch Lichtreflexionen auf Metallkomponenten oder IC-Chip-Kristallen entstehen. Diese Eigenschaft ist entscheidend, um Augenermüdung bei längeren Sitzungen unter dem Binokular vorzubeugen.

Die Ergonomie der RF4 OK-15 ist für moderne Laborumgebungen konzipiert. Die Stromversorgung erfolgt über einen einfachen USB-Anschluss, was eine direkte Verbindung zur Workstation oder zum Mikroskopbildschirm ermöglicht. Der Drehregler erlaubt eine stufenlose Intensitätsmodulation und passt sich so der Reflexionsfähigkeit jeder Oberfläche (blankes Kupfer, Zinn, Aluminium) flimmerfrei (flicker-free) an.

Technische Daten

• Herstellerreferenz: OK-15 (LED-Ringlicht)
• Farbtemperatur: 5800K (Tageslicht)
• Anzahl der LEDs: 28 Hochleistungs-LEDs
• Kompatibilität: Standard-Mikroskopobjektive (Durchmesser bis zu 63 mm)
• Stromversorgung / Normen: USB 5V (Kabel enthalten)
• Einstellung: Analoger Dimmer 0-100%

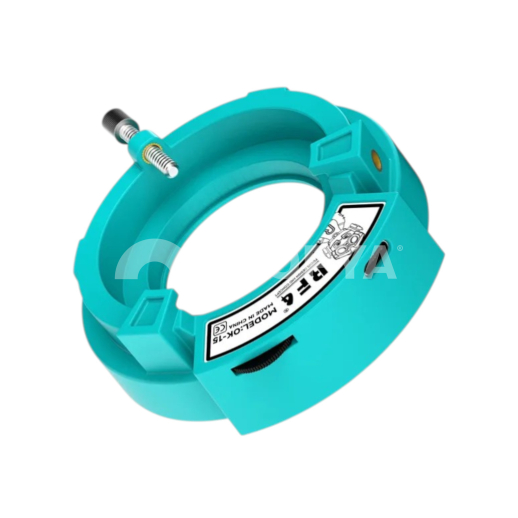

• Befestigung: Sicheres Drei-Punkt-Spannsystem
• Schutz: Staub- und flussmitteldampfresistente Linse

Werkstatt-Tipp & Usage

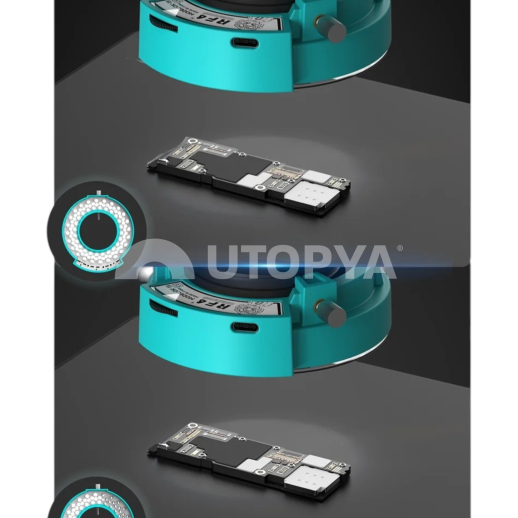

Für eine optimale Inspektion von BGA-Lötstellen empfehlen wir, die Helligkeit auf etwa 70% einzustellen und das Mainboard bei Bedarf leicht zu neigen. Die Temperatur von 5800K ist perfekt, um "kalte Lötstellen" zu erkennen, die matter erscheinen als gesunde Lötstellen. Reinigen Sie die Schutzoberfläche des Rings regelmäßig mit einem trockenen Mikrofasertuch, um die Ansammlung von Flussmittelrückständen zu vermeiden, die mit der Zeit vergilben und die Farbtemperatur der Beleuchtung verändern könnten.
