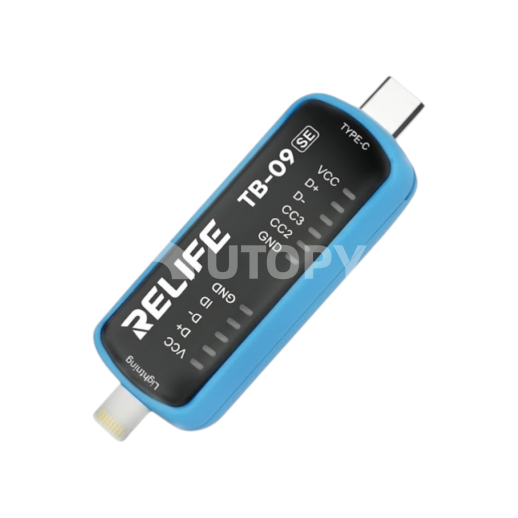

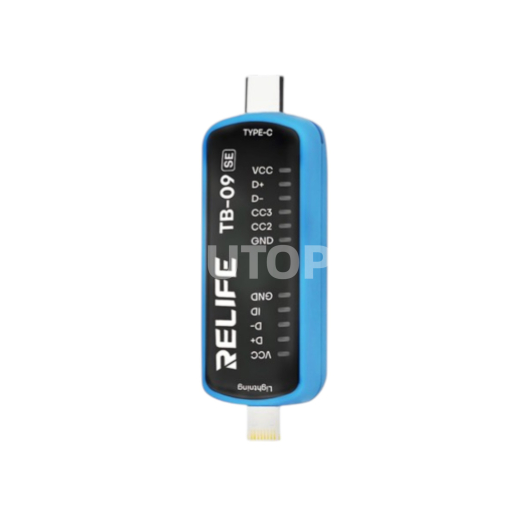

RELIFE TB-09 SE - Intelligenter Ladeanschluss-Tester (Type-C & Lightning)

Beschreibung

Der RELIFE TB-09 SE ist das unverzichtbare Vorab-Diagnosewerkzeug für jeden Reparateur, der Zeit sparen möchte. Es ist nicht mehr notwendig, ein Smartphone systematisch zu öffnen, um festzustellen, ob der Ladeanschluss defekt ist oder ob das Problem vom Mainboard kommt. Dieses kleine "Plug & Play"-Modul wird direkt in den Ladeanschluss (iPhone oder Android) gesteckt und analysiert sofort die Kommunikation zwischen dem Ladegerät und dem Gerät.

Dank seiner vereinfachten Benutzeroberfläche zeigt der TB-09 SE über präzise LED-Anzeigen den Status der verschiedenen Leitungen (VCC, Daten, Masse) an. Er ist besonders effektiv bei der Erkennung eines beschädigten Flexkabels, durch Staub verstopfter Pins oder eines Defekts am Power Management Integrated Circuit (PMIC). Sein "Simple Edition"-Design konzentriert sich auf das Wesentliche: eine zuverlässige, schnelle und risikofreie Diagnose für interne Komponenten.

Technische Daten

• Referenz: TB-09 SE (Simple Edition)
• Schnittstellen: Lightning (Apple) und USB Type-C (Universell)
• Anzeigen: Multi-Punkt-LED-System zur Durchgangsprüfung
• Kompatibilität: iPhone (alle Generationen), iPad, Android, MacBook
• Verwendung: Anschlusstest, U2/Tristar-Schaltkreis-Test, Flexkabel-Test
• Materialien: Verstärktes PCB und langlebiges ABS-Gehäuse
• Abmessungen: Mini-Format (USB-Stick-Typ)

Werkstatt-Tipp & Anwendung

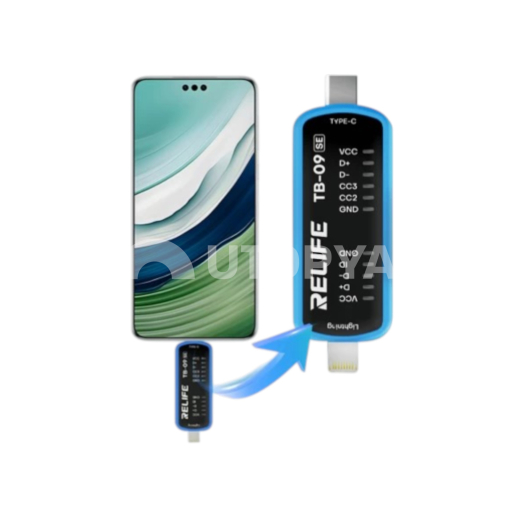

Für eine präzise Diagnose stecken Sie den RELIFE TB-09 SE in das Telefon und schließen Sie dann Ihr Ladekabel am anderen Ende des Testers an. Wenn alle LEDs normal leuchten, sind der Anschluss und das Flexkabel funktionsfähig. Wenn eine bestimmte LED aus bleibt, haben Sie die defekte Leitung identifiziert (oft die Daten- oder Erkennungsleitung). Tipp: Verwenden Sie dieses Werkzeug vor dem Kunden bei der Annahme, um die Notwendigkeit eines Austauschs des Anschlusses oder eines Eingriffs am Mainboard sofort zu rechtfertigen.
