Qianli iBridge A3 - Diagnose-Tester für Lightning & USB-C Ladeanschluss

Technische Beschreibung

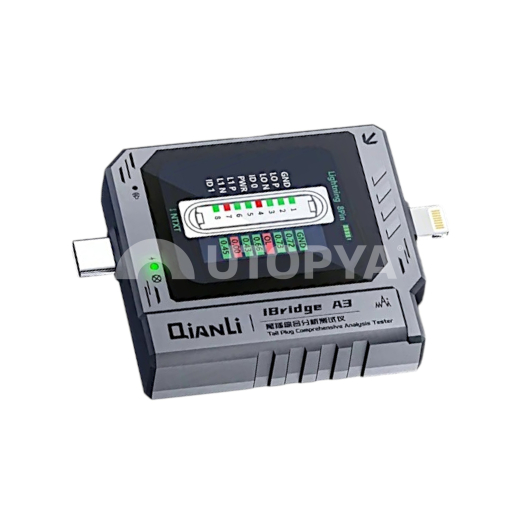

Das Qianli iBridge A3 ist das Referenzwerkzeug für die schnelle Diagnose von Ladefehlern. Es wurde für anspruchsvolle Techniker entwickelt und ermöglicht die Überprüfung der Integrität des Ladeanschlusses ohne vorherige Demontage. Egal, ob Sie ein iPhone (Lightning) oder ein modernes USB-C-Gerät (Android/iPhone 15+) vor sich haben, das iBridge A3 analysiert sofort, ob das Signal den Port korrekt passiert, um das Mainboard zu erreichen. Es ist das ideale Werkzeug, um zwischen einem defekten Flexkabel und einem Problem mit dem Lademanagement-Chip (U2/Tristar/Hydra) zu unterscheiden.

Ausgestattet mit freiliegenden Testpunkten für jeden Pin des Steckers, ermöglicht es eine präzise Messung der Diodenwerte mit Ihrem Multimeter und bietet gleichzeitig eine sofortige visuelle Ablesung. Kompakt und robust sichert es Ihren Annahmeprozess in der Werkstatt ab, indem es die Diagnose bereits bei der Kundenannahme bestätigt. Es fungiert als transparente Schnittstelle zwischen Kabel und Telefon, indem es die lebenswichtigen Leitungen offenlegt: VCC, D+, D-, CC und GND.

Technische Daten

• Referenz: Qianli iBridge A3 (Version 2025/2026)
• Duale Schnittstelle: Lightning-Anschluss (iPhone/iPad) + USB-C-Anschluss (Universal)
• Funktion: Durchgangsprüfung, Leitungswiderstandsmessung (Diodenmodus)

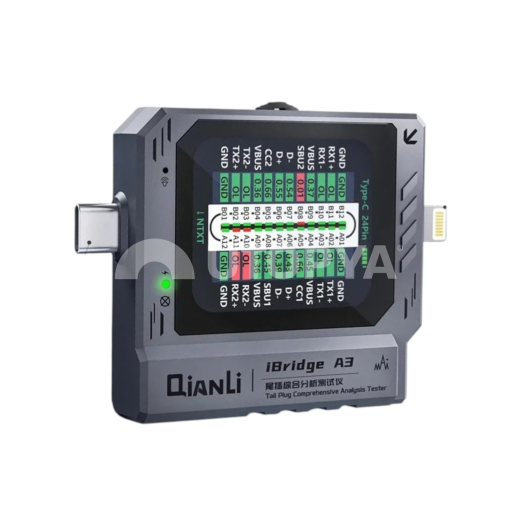

• Testpunkte: Vollständiges Pinout für Multimeter-Spitzen freigelegt
• Kompatibilität: Alle iOS- und Android-Smartphones und -Tablets
• Material: Hochdichtes PCB mit verstärkten, langlebigen Anschlüssen

Vorteile für den Reparateur

• Phänomenale Zeitersparnis: Diagnose in weniger als einer Minute bei der Kundenannahme, ohne das Gerät zu öffnen.
• Chirurgische Präzision: Identifizieren Sie dank Messungen im Diodenmodus genau, welche Leitung des Steckers defekt ist.
• Totale Vielseitigkeit: Ein einziges Werkzeug für 99 % des aktuellen Mobilfunkmarktes (Lightning & USB-C).
• Risikominimierung: Vermeiden Sie unnötige Manipulationen an Displays und internen Flexkabeln während der Testphase.
• Professionalität: Ein sauberer Teststand und modernste elektronische Diagnosewerkzeuge zur Absicherung Ihrer Reparaturpauschalen.

Tipp: Verwenden Sie das iBridge A3 im „Diodenmodus“ mit Ihrem Multimeter (rote Spitze an Masse/GND), um die Werte jedes Pins zu vergleichen. Ein „O.L“-Wert auf einer Datenleitung deutet fast immer auf einen physisch beschädigten Stecker oder ein durchtrenntes Flexkabel im Inneren des Geräts hin.
