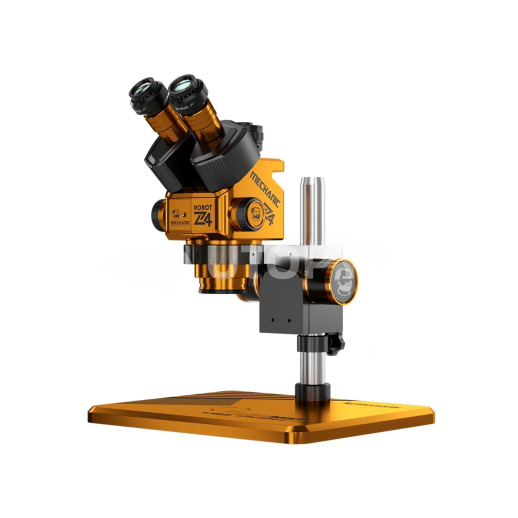

Mikroskop Stereo-Trinokular Mechanic ROBOT Z4 - Kontinuierlicher Zoom 6X-45X

Beschreibung

Der Mechanic ROBOT Z4 ist eine intelligente optische Inspektionsstation, die für anspruchsvolle Reparaturumgebungen entwickelt wurde, in denen visuelle Klarheit auf mechanische Präzision trifft. Mit seinem kontinuierlichen Zoomsystem von 6X-45X ist er einer der vielseitigsten Mikroskope seiner Klasse und kann sowohl schnelle Diagnosen als auch chirurgische Mikro-Lötungen an komplexen Mehrschichtplatinen durchführen. Sein trinokularer Kopf bietet eine seltene Vielseitigkeit: Er ermöglicht es Technikern, mit natürlicher Stereoansicht zu arbeiten und gleichzeitig das Videobild über eine C-Mount-Kamera auf einen externen Monitor zu übertragen.

Das optische System des ROBOT Z4 gewährleistet eine herausragende Bildstabilität und optimierte Tiefenschärfe. Dank der WF10X/22mm Okulare wird das Sichtfeld erweitert, was häufiges Neupositionieren der Hauptplatine unter dem Objektiv vermeidet. Es ist das bevorzugte Werkzeug für Techniker, die an Smartphones, Spielkonsolen oder Grafikkarten arbeiten, die eine genaue Inspektion der Lötkugeln (BGA) und mikroskopischen Leiterbahnen erfordern. Das robuste Design garantiert eine dauerhafte und stabile Nutzung, auch bei intensivem Einsatz unter den heißen Luftströmen von Lötstationen.

Technische Daten

• Referenz : Mechanic ROBOT Z4 Trinokular
• Zoom-Bereich : 0,6X - 4,5X (Verhältnis 1:7,5)
• Vergrößerung : 6X - 45X (mit originalen 10X Okularen)
• Okulare : Weitfeld WF10X / 22mm
• Optischer Kopf : Neigungswinkel 45°, 360° drehbar
• Videoausgang : Trinokularanschluss kompatibel mit CTV-Adaptern

Werkstatt-Tipp & Verwendung

Die Präzisionsoptik des ROBOT Z4 ist ein großer Vorteil für die Rekonstruktion von Leiterbahnen (Jumper). Um den Arbeitsabstand zu optimieren und Ihre Linsen zu schützen, empfehlen wir die Verwendung einer 0,5X Barlow-Linse (nicht im Lieferumfang enthalten), die Ihren Raum unter dem Mikroskop verdoppelt, um Ihren Lötkolben freier zu handhaben. Aufgrund der hohen optischen Auflösung sollten Sie eine leistungsstarke und einstellbare LED-Ringbeleuchtung verwenden, um Schatten zu vermeiden. Stellen Sie sicher, dass Sie den Dioptrienausgleich an jedem Okular einstellen, um ein perfekt scharfes Bild zu erhalten und Augenermüdung nach mehreren Stunden Nutzung zu vermeiden.
