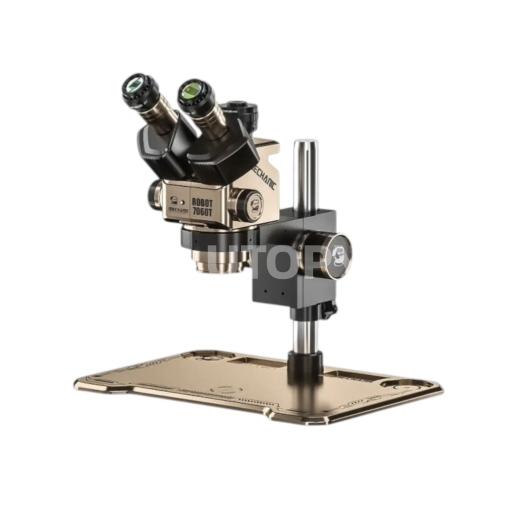

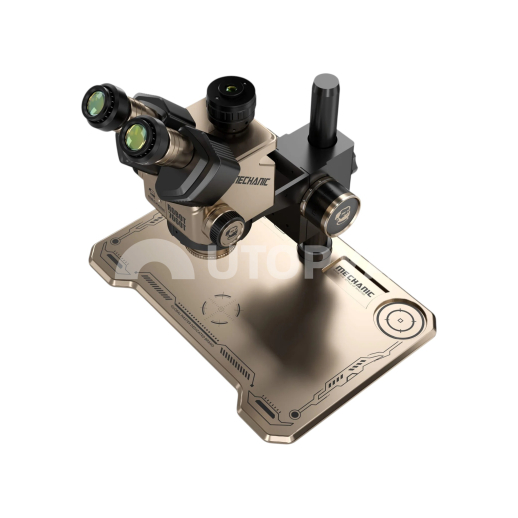

Trinokulares Stereo-Mikroskop MECHANIC ROBOT 7060T-TG (7X-60X)

Beschreibung

Das MECHANIC ROBOT 7060T-TG ist ein hochwertiges optisches Inspektionswerkzeug, das speziell für Kundendienstzentren kalibriert wurde, die auf Mikrolöten und Datenrettung spezialisiert sind. Dank seines hochpräzisen optischen Systems bietet es einen kontinuierlichen Zoom von 7X bis 60X, der den Wechsel von einer Gesamtansicht eines Smartphone-Mainboards zu einer detaillierten Beobachtung der Mikroverbindungen eines Prozessors oder eines integrierten Schaltkreises (IC) mit außergewöhnlicher Klarheit ermöglicht.

Sein trinokularer Kopf ist einer seiner Hauptvorteile für den professionellen Bereich. Er ermöglicht die gleichzeitige Nutzung beider Okulare für eine natürliche stereoskopische (3D) Sicht, während das Bild über den dritten Anschluss an eine dedizierte Digitalkamera übertragen wird. Diese Konfiguration ist unerlässlich für die Zusammenarbeit oder zur Aufzeichnung komplexer Reparaturverfahren. Die WF10X/23 Weitfeld-Okulare sorgen für ein vollständiges Eintauchen und reduzieren die Ermüdung der Augen bei längeren Analysesitzungen.

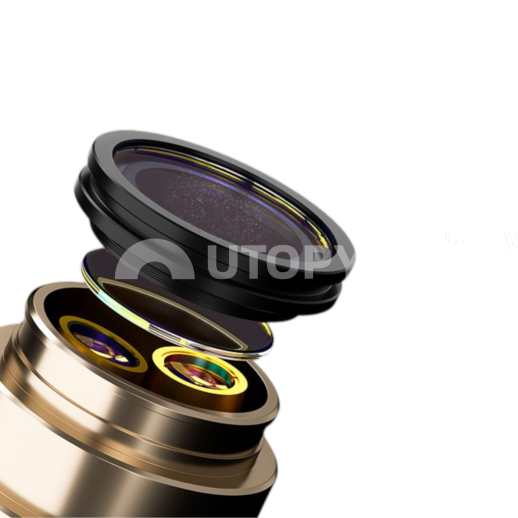

Aus mechanischer Sicht ist das ROBOT 7060T-TG auf Langlebigkeit ausgelegt. Das Gehäuse ist aus Materialien gefertigt, die hitzebeständig und resistent gegen Flussmittelspritzer sind, während die Linsen eine Antireflexions- und Anti-Pilz-Beschichtung aufweisen. Sein Standard-Arbeitsabstand von 100 mm bietet komfortablen Platz für die Handhabung des Lötkolbens oder der Heißluftdüse unter dem Objektiv, ohne die Optik zu gefährden.

Technische Daten

• Herstellerreferenz: ROBOT 7060T-TG
• Zoom-Typ: Kontinuierlicher Zoom 0.7X - 6.0X (Verhältnis 1:8.6)
• Gesamtvergrößerung: 7X bis 60X (mit 10X Okularen)
• Okulare: WF10X / 23mm High Eyepoint
• Optischer Kopf: Trinokular, 45° geneigt, 360° drehbar
• Arbeitsabstand: 100 mm (ohne Zusatzlinse)
• Dioptrieneinstellung: ±5dp an beiden Okulartuben
• Beleuchtung: Inklusive LED-Ringlicht mit variabler Intensität

Werkstatt-Tipp & Anwendung

Für eine optimale Nutzung beim Mikrolöten empfehlen wir das Hinzufügen einer Schutzlinse (Barlow-Linse 0.5X oder 0.7X). Sie schützt nicht nur die Primärobjektive vor Lötrauch und Flussmittelspritzern, sondern ermöglicht auch die Verdoppelung des Arbeitsabstands, was mehr Freiheit für Ihre Werkzeuge bietet. Denken Sie auch daran, die Ausrichtung der Kamera über den C-Mount-Adapter zu überprüfen, damit das Bild auf dem Bildschirm perfekt mit dem übereinstimmt, was Sie in den Okularen sehen (Parfokalität).
