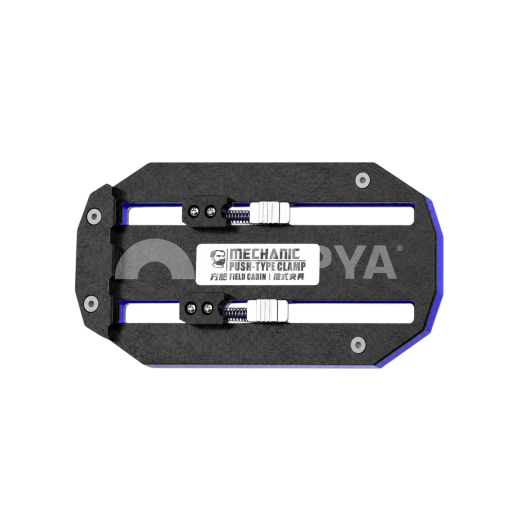

MECHANIC FIELD CABIN Universelle Motherboard-Reparaturhalterung mit Druckmechanismus

Beschreibung

Die MECHANIC FIELD CABIN Reparaturhalterung ist ein Werkzeug in Industriequalität, das speziell für Labore zur Mikrolötung und Reparatur von Smartphone-Motherboards entwickelt wurde. Diese Vorrichtung wurde für die hohen Anforderungen von B2B-Technikern konzipiert und ermöglicht die sichere Fixierung von Leiterplatten mit komplexer Geometrie bei schwierigen Entlöt- und Reballing-Vorgängen. Ihre schwere Struktur bietet maximale Stabilität unter dem Mikroskop und garantiert professionellen Reparateuren eine Arbeitsumgebung ohne Vibrationen oder unerwünschte Verschiebungen.

Dieses Modell zeichnet sich durch die Verwendung eines hochdichten Nano-Verbund-Kunststeins aus, der direkter Heißlufteinwirkung bis zu einer kritischen Temperatur von 500 °C standhält. Im Gegensatz zu herkömmlichen Stahlhalterungen, die Wärme speichern und auf die gesamte Leiterplatte übertragen, isoliert der Kunststein den Arbeitsbereich thermisch und verhindert Verformungen, Delaminierung oder versehentliches Entlöten umliegender Komponenten. Das Verankerungssystem basiert auf einem patentierten Druckmechanismus, der mit einer 76-mm-Schnellverriegelungsschiene und konkaven Backen mit asymmetrischen Rillen ausgestattet ist, die selbst bei Leiterplatten mit unregelmäßigen Formen oder variablen Dicken einen festen Halt gewährleisten.

Die allgemeine Ergonomie wurde entwickelt, um technische Arbeitsabläufe in der Werkstatt zu optimieren und die Effizienz zu maximieren. Die Basis verfügt über rutschfeste Silikonfüße, die Stöße absorbieren und das Werkzeug auf der Werkbank stabilisieren. Der Zugang zu Komponenten auf der Ober- oder Unterseite des Motherboards wird durch das Gehäuse dank der erhöhten Geometrie der Kontaktpunkte nicht behindert, was die sichere Durchführung von Reinigungsarbeiten (IC-Entklebung) oder Brückenarbeiten (Jump-Wire) ermöglicht.

Technische Daten

• Herstellerreferenz: FIELD-CABIN (Modular Stackable Fixture)
• Technologie / Material: Hochleistungs-Nano-Verbund-Kunststein, korrosionsbeständige und antistatische (ESD) Oberflächenbehandlung
• Kompatibilität: Universell (iPhone-Motherboards, mehrschichtige Platinen wie Huawei/Samsung, IC-Chips, CPU, NAND, asymmetrisch geformte Schaltkreise)
• Abmessungen: Nutzhub der Verriegelungsschiene: 76 mm
• Gewicht: Nicht spezifiziert
• Stromversorgung / Normen: Passive mechanische Wärmeableitung / Hitzebeständigkeit bis 500 °C / ESD-Safe-Zertifizierung
• Verriegelungsmechanismus: Feinjustierknopf in Industriequalität mit Schnellbefestigungssystem (Push-Type)
• Backendesign: Konkaves Profil mit doppelten Reihen unregelmäßiger Zähne, um Ausdehnungsspannungen entgegenzuwirken

Werkstatthinweise & Anwendung

Um die Lebensdauer des Kunststeins zu optimieren, wird dringend empfohlen, die konkaven Backen regelmäßig mit 99%igem Isopropylalkohol (Isopropanol) zu reinigen, um Rückstände von Lötflussmittel und verbrannten Klebstoffen zu entfernen, die die Präzision der Klemmung beeinträchtigen könnten. Verwenden Sie bei der Installation eines dünnen Motherboards das Drucksystem schrittweise: Ein übermäßiger Druck auf einen durch Hitze geschwächten Bereich kann zu Mikrorissen auf den internen Leiterbahnen der Platine führen. Achten Sie darauf, die Halterung immer auf einer ebenen und sauberen Oberfläche zu positionieren, damit die Silikonfüße ein Verrutschen unter der Düse der Heißluftstation verhindern.
