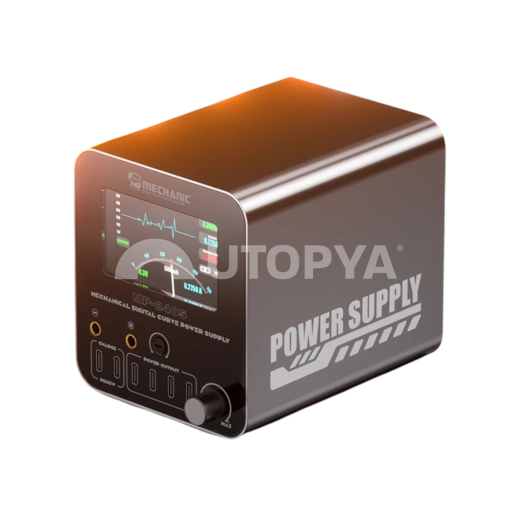

Mechanic MP-2405 Präzisions-Digitalnetzteil mit Kurvenanzeige (24V/5A)

Beschreibung

Das stabilisierte Netzteil Mechanic MP-2405 ist ein hochpräzises Diagnoseinstrument, das für Mikro-Lötlabore und mobile Reparaturzentren entwickelt wurde. Mit einer Leistung von 24V und 5A bietet es die erforderliche Leistung, um eine Vielzahl von Geräten von Smartphones über Tablets bis hin zu Laptops zu versorgen. Der Mehrwert liegt in seiner intelligenten Benutzeroberfläche, die Stromschwankungen in Form von grafischen Kurven darstellen kann, sodass der Techniker das elektrische Verhalten eines Geräts während des Startzyklus oder Ladevorgangs visuell analysieren kann.

Technisch zeichnet sich der MP-2405 durch seine außergewöhnliche Milliampere-Auflösung (0,001A) aus, die es ermöglicht, selbst die subtilsten Stromlecks (VCC_MAIN, VDD_BOOST) zu verfolgen, die für schnelle Batterieentladungen oder intermittierende Ausfälle verantwortlich sind. Die Integration von schnellen USB-C-Ladeanschlüssen (Power Delivery) und USB-A (Quick Charge) an der Vorderseite ermöglicht es, die Ladekreise der Geräte direkt ohne zusätzliches Zubehör zu testen. Das intelligente aktive Kühlsystem sorgt für einen geräuscharmen Betrieb bei präzisen Messungen und eine effiziente Wärmeableitung bei Belastungstests mit 5A.

Die Sicherheit des getesteten Materials wird durch modernste Software- und Hardware-Schutzmechanismen gewährleistet. Die einstellbare OCP-Funktion (Überstromschutz) reagiert nahezu sofort und unterbricht die Stromversorgung bei einem Kurzschluss, um eine thermische Beschädigung der Leiterbahnen der Leiterplatte zu vermeiden. Die drei programmierbaren Speicherbänke ermöglichen es, schnell zwischen den Standardspannungen auf dem Markt (3,8V, 4,2V, 5V, 19V) zu wechseln, um den Arbeitsablauf zu optimieren und menschliche Bedienungsfehler zu reduzieren.

Technische Daten

• Herstellerreferenz: MECHANIC MP-2405
• Technologie: Lineares stabilisiertes Netzteil mit digitaler Steuerung
• Ausgangsspannung: 0 - 24V (Präzise einstellbar)
• Ausgangsstrom: 0 - 5A
• Maximale Leistung: 120W

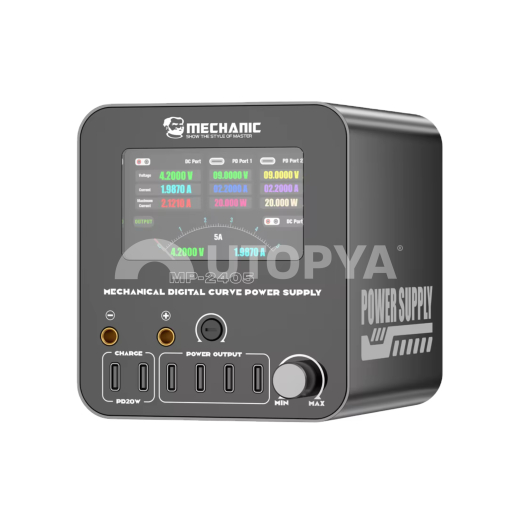

• Display: Farb-LCD-Bildschirm (Digitalmodus und Kurvengrafikmodus)
• Schnittstellen: 4mm Bananenausgänge, USB-C PD, USB-A QC
• Speicher: 3 programmierbare Kanäle
• Schutz: OVP (Überspannung), OCP (Überstrom), OTP (Überhitzung)

Werkstatttipp & Verwendung

Die Kurvenanzeige des MP-2405 ist besonders nützlich, um iPhones zu diagnostizieren, die beim Apple-Logo hängen bleiben. Eine Kurve, die vorzeitig abflacht oder unregelmäßig oszilliert, ermöglicht es sofort zu erkennen, ob das Problem von einem defekten Kabel oder einem I2C-Kommunikationsfehler herrührt. Für maximale Präzision bei der Spannungsinjektion verwenden Sie kurze und dicke Messleitungen, um den Spannungsabfall in der Leitung zu minimieren, insbesondere über 2A hinaus.
