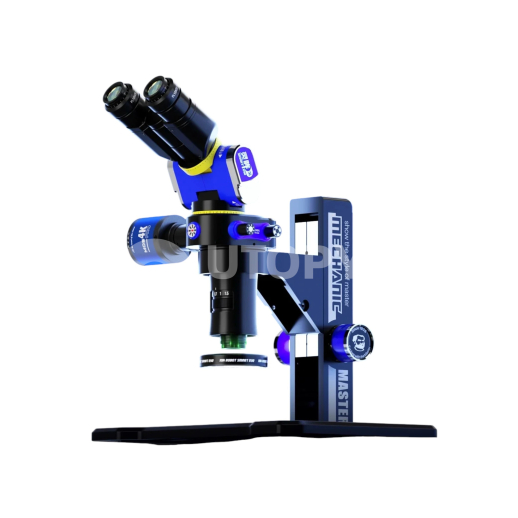

Mikroskop Trinokular Mechanic SE7045-TGSD - Paralleles Lichtoptik-System

Beschreibung

Das Mechanic SE7045-TGSD ist ein hochtechnisches trinokulares Stereo-Mikroskop, das für Experten im Bereich Mikrolöten und elektronische Reparatur entwickelt wurde. Seine Besonderheit liegt in der Verwendung eines parallelen Lichtoptik-Systems, einer High-End-Technologie, die die Augenermüdung minimiert und Bildverzerrungen, die bei Standardmodellen häufig auftreten, beseitigt. Diese optische Architektur gewährleistet eine präzise Wiedergabe von Reliefstrukturen und eine außergewöhnliche Klarheit, die für die Arbeit an mikroskopisch kleinen CMS-Komponenten (01005) oder zum Wiederaufbau von Leiterbahnen unter dem Prozessor unerlässlich sind.

Mit einem kontinuierlichen Zoom von 0,7X bis 4,5X ermöglicht dieses Mikroskop einen nahtlosen Übergang zwischen einer Gesamtansicht des Motherboards und einer detaillierten Inspektion der Mikrolötstellen. Sein trinokularer "Simul-focal" Port ist ein großer Vorteil für Schulungszwecke oder zur Dokumentation: Er ermöglicht die Verbindung einer hochauflösenden Kamera, während eine klare und aktive binokulare Sicht beibehalten wird. Die WF10X/22mm Okulare bieten ein erweitertes Sichtfeld und überlegenen Sehkomfort, sodass der Techniker stundenlang ohne Augenbelastung arbeiten kann.

Die mechanische Robustheit des SE7045-TGSD gewährleistet eine perfekte Stabilität auf der Werkbank. Der Fokussiermechanismus ist reibungslos und präzise, um Verschiebungen bei Vergrößerungswechseln zu vermeiden. Mit einem nativen Arbeitsabstand von 100mm bietet es ausreichend Platz, um Lötkolben und Heißluftdüsen sicher zu handhaben. Ob für die Diagnose komplexer Fehler oder die Herstellung von ultradünnen Jumpern, dieses Mikroskop bietet die erforderliche optische Präzision für industrielle Reparaturen.

Technische Daten

• Herstellerreferenz: MECHANIC SE7045-TGSD
• Optik-Technologie: Paralleles Lichtoptik-System (Parallel Light Path)
• Vergrößerung: Kontinuierlicher Zoom 7X bis 45X

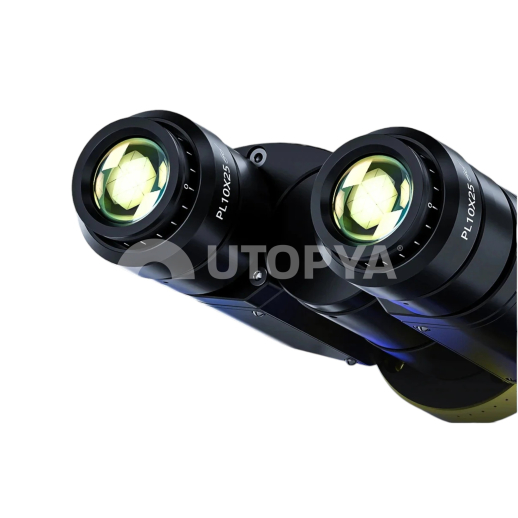

• Okulare: Weitfeld WF10X / 22mm (High Eye-point)
• Kopf: Trinokular Simul-focal, 45° geneigt, 360° drehbar
• Arbeitsabstand: 100 mm
• Interpupillarer Abstand: 54 mm - 76 mm
• Kameraport: Inklusive C-Mount Adapter

Werkstatt-Tipp & Verwendung

Dank des parallelen Lichtoptik-Systems des SE7045-TGSD erhalten Sie ein "flaches" Bild ohne Randverkrümmung. Um Ihre Linsen vor den Dämpfen saurer Lötungen zu schützen, empfehlen wir dringend die Verwendung einer Barlow 0.5X Schutzlinse. Sie verdoppelt nicht nur Ihren Arbeitsabstand (auf 165mm+), was das Arbeiten mit Ihren Werkzeugen erleichtert, sondern bewahrt auch die Brillanz Ihrer Optiken langfristig. Denken Sie daran, eine leistungsstarke LED-Ringbeleuchtung (z.B. 144 LED) zu verwenden, um die hohe Auflösung dieses optischen Systems voll auszuschöpfen.
