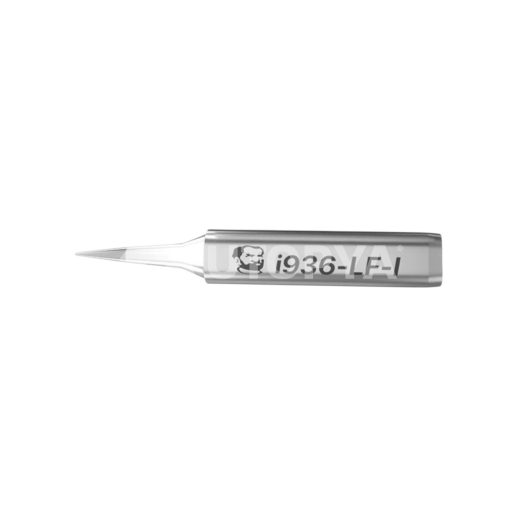

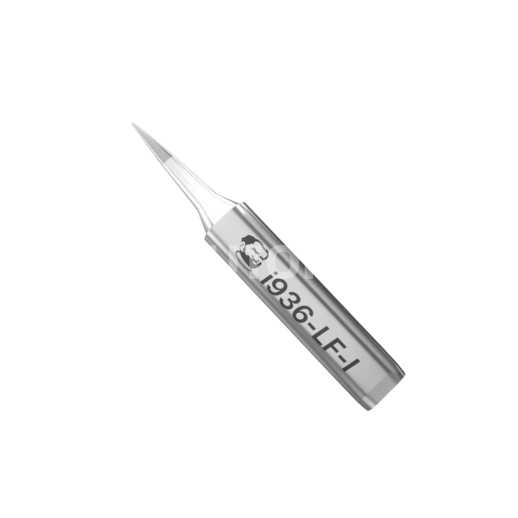

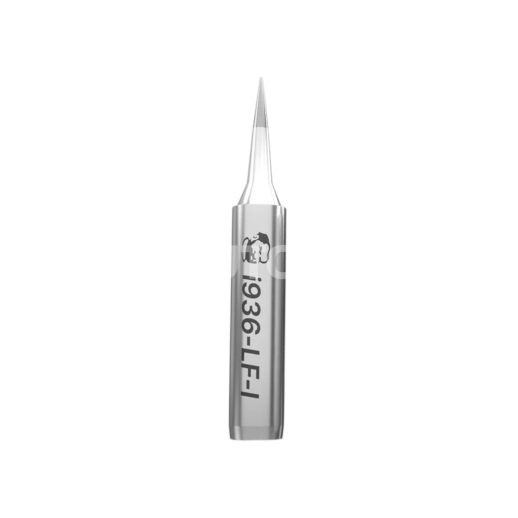

MECHANIC I936-IF-I Präzisions-Lötspitze (Gerade Spitze)

Beschreibung

Die MECHANIC I936-IF-I Lötspitze gehört zur "IF"-Serie (Industrial Fine), einer Reihe von Lötwerkzeugen, die für hochpräzise Elektronikreparaturen optimiert sind. Dieses Modell zeichnet sich durch eine extrem feine, nadelartige gerade Spitze aus, die für Techniker, die an hochdichten Smartphone-Mainboards arbeiten, unverzichtbar ist. Ihre Geometrie ermöglicht eine lokalisierte thermische Anwendung auf SMD-Bauteilen der Größe 0201 oder 01005, wodurch das Risiko versehentlicher Zinnbrücken an benachbarten Bauteilen begrenzt wird.

Aus technischer Sicht profitiert die IF-Serie von einem strengen Fertigungsprozess. Der Körper der Spitze besteht aus sauerstofffreiem Reinkupfer, das aufgrund seiner überlegenen Wärmeleitfähigkeit ausgewählt und durch eine hochdichte Mehrschichtbeschichtung geschützt wurde. Diese spezifische Plattierung bietet erhöhten Schutz gegen chemische Erosion durch moderne Flussmittel und verhindert die "Versteinerung" (schwarze Oxidation) der Spitze. Die Endbearbeitung ist mechanisch poliert, um eine sofortige Benetzbarkeit und eine optimale Haftung des Lötmittels zu gewährleisten.

Diese Spitze wurde für 936-Lötkolben entwickelt und ist besonders effektiv für "Jumpering"-Arbeiten (Überbrückung von Leiterbahnen) und die Reparatur von FPC-Anschlüssen. Ihre axiale Steifigkeit ermöglicht es dem Techniker, einen leichten und präzisen Druck auszuüben, der beim vorsichtigen Abkratzen des Epoxidlacks auf internen PCB-Leiterbahnen erforderlich ist, ohne die unteren Schichten zu beschädigen.

Technische Daten

• Herstellerreferenz: I936-IF-I (Industrial Fine Serie)
• Technologie / Material: OFC-Kupfer mit Premium-Mehrschichtbeschichtung
• Spitzentyp: Ultrafein gerade (Typ I)
• Spitzendurchmesser: 0.1mm - 0.15mm
• Kompatibilität: Standard-Lötstationen 936 / 937 / 969 / 900M
• Abmessungen: Innendurchmesser 4.0mm / Außendurchmesser 6.0mm
• Behandlung: Bleifrei und ESD-sicher
• Verwendung: Mikrolöten, Leiterbahnrekonstruktion, Platzierung von SMD-Bauteilen

Werkstatthinweis & Anwendung

Die IF-I-Serie ist extrem fein; die Spitze ist daher anfällig für mechanische Stöße. Um ein Verbiegen der Spitze zu vermeiden, verwenden Sie diese niemals als Hebelwerkzeug. Aufgrund der geringen thermischen Masse an der Spitze wird eine Stationstemperatur zwischen 350°C und 375°C empfohlen, um die schnelle Wärmeableitung bei Kontakt mit bleifreiem Lot auszugleichen. Zur Wartung verwenden Sie einen Spitzen-Reaktivator (Tip Refresher), sobald die Spitze kein Zinn mehr hält, und vermeiden Sie es, den Lötkolben bei hoher Temperatur ohne längere Nutzung eingeschaltet zu lassen.
