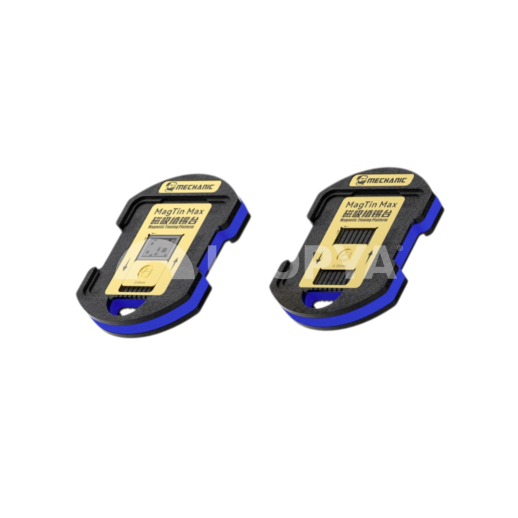

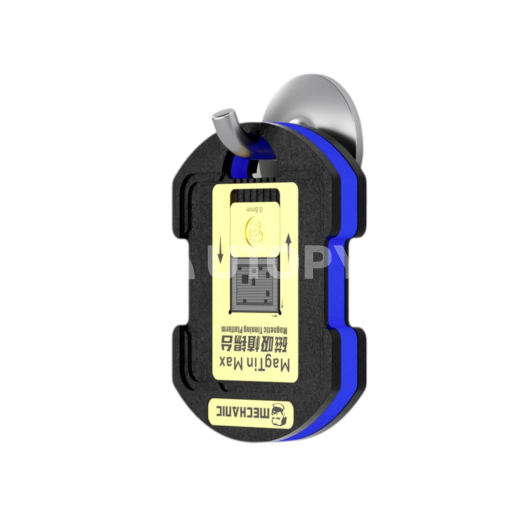

MECHANIC MagTin Max - Doppelseitige magnetische BGA-Reballing-Plattform

Beschreibung

Die MECHANIC MagTin Max ist die ultimative Lösung für hochpräzise Reballing-Arbeiten. Diese Magnetstation revolutioniert die Art und Weise, wie Lötkugeln auf BGA-Chips (CPU, NAND, GPU) erneuert werden. Dank ihrer doppelseitigen Magnetbasis gewährleistet sie eine perfekte Auflage der Schablone auf dem Chip und eliminiert jegliche Hohlräume, in die Lötpaste eindringen könnte. Diese thermische und mechanische Stabilität ist der Schlüssel zu gleichmäßig großen Kugeln und zur Vermeidung von Lötbrücken unter den Komponenten.

Die auf Langlebigkeit ausgelegte Plattform kombiniert Flugzeugaluminium mit isolierendem Kunststein, um Ihre Arbeitsfläche zu schützen und gleichzeitig die Hitze lokal auf dem Bauteil zu halten. Ihr universelles Positionierungssystem und die ultra-dünnen Schablonen ermöglichen Arbeiten an den komplexesten iPhone- und Android-Chips mit einer professionellen Erfolgsquote. Die MagTin Max verwandelt eine heikle Aufgabe in einen reibungslosen, sauberen und reproduzierbaren Prozess.

Technische Daten

• Modell: MagTin Max

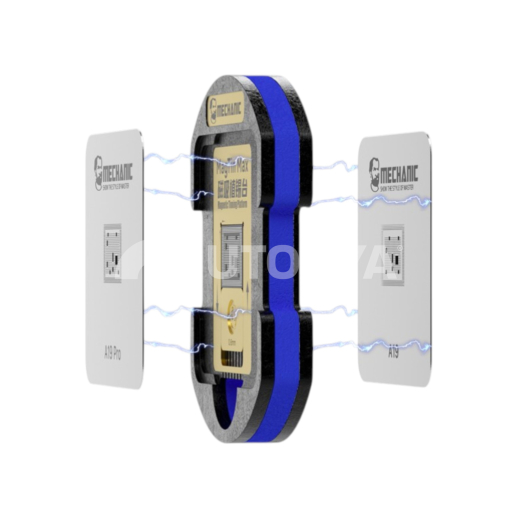

• System: Magnetische Fixierung durch integrierte Magnete
• Struktur: Doppelseitig für erhöhte Vielseitigkeit (CPU/NAND/IC)
• Materialien: Aluminiumlegierung und hitzebeständiger Kunststein bis 500°C
• Schablonen: Hochpräziser Edelstahl (Laserschnitt)
• Vorteile: Automatische Ausrichtung, verformungsfrei, Zeitersparnis
• Verwendung: Fortgeschrittenes Mikrolöten, Mainboard-Swap, Chip-Reparatur

Werkstatt-Tipp & Anwendung

Für ein perfektes Reballing mit der MagTin Max stellen Sie sicher, dass der Chip vollständig von alten Lötrückständen befreit und perfekt entfettet ist. Legen Sie den Chip in die vorgesehene Aussparung, setzen Sie die Magnetschablone auf, die sich fast von selbst ausrichtet, und tragen Sie dann eine hochwertige Lötpaste auf (Typ 183°C oder 138°C, je nach Fall). Profi-Tipp: Wischen Sie überschüssige Paste vor dem Erhitzen mit einem fusselfreien Tuch ab. Verwenden Sie eine breite Heißluftdüse bei ca. 330°C mit moderatem Luftstrom, um zu verhindern, dass die Kugeln während des Schmelzens aus ihren Positionen "springen".
