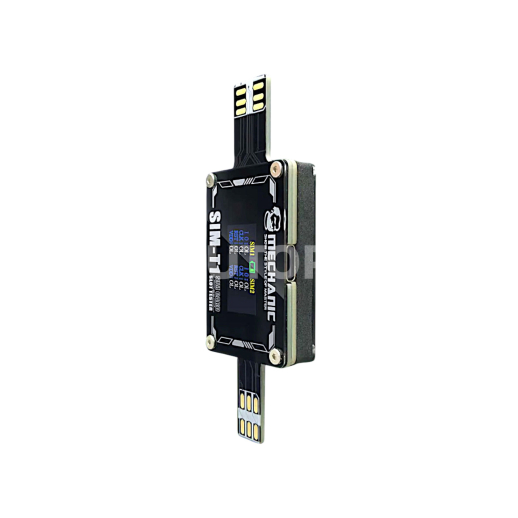

Mechanic SIM-T1 - Diagnosekarte und Universal-SIM-Kartenleser-Tester

Beschreibung

Der Mechanic SIM-T1 ist eine unverzichtbare Diagnoseschnittstelle zur Behebung von SIM-Kartenleseproblemen ("Keine SIM", "Netzwerkfehler") bei iOS- und Android-Smartphones. Mit diesem cleveren Werkzeug können die internen Signale des SIM-Lesers ohne Öffnen des Gehäuses oder Löten von Komponenten erreicht werden. Durch einfaches Einsetzen des Flachbandkabels in den Nano-SIM-Slot des Geräts verlagert der Techniker die Prüfpunkte auf eine externe Messplattform, was die Analyse der kritischen Kommunikationsleitungen erleichtert.

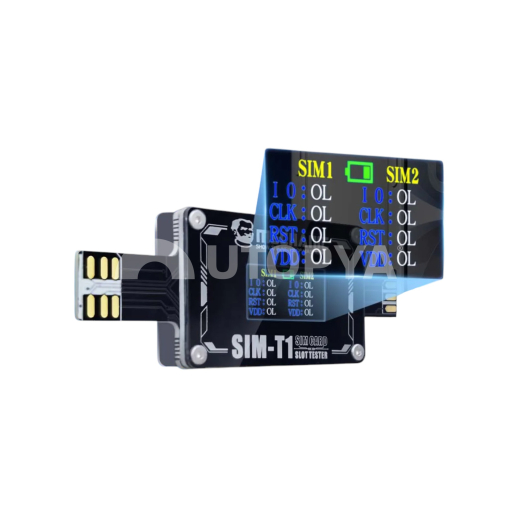

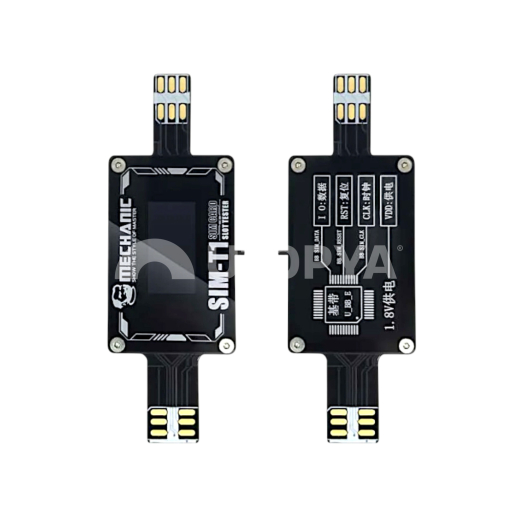

Das SIM-T1-Modul ermöglicht die Echtzeitüberprüfung der fünf grundlegenden Leitungen: VCC (Stromversorgung), RST (Reset), CLK (Takt), DATA (Daten) und GND (Masse). Dank der klar gekennzeichneten Testpunkte auf der Leiterplatte ist es möglich, ein Multimeter im Diodenmodus zu verwenden, um einen Unterbrechung oder Kurzschluss in einer Leitung zu erkennen, oder ein Oszilloskop, um den Datenaustausch zwischen dem Baseband-Prozessor und dem Leser zu validieren. Dies ist das primäre Werkzeug, um einen Softwarefehler von einem Hardwarefehler des Lesers oder Modems zu unterscheiden.

Das flexible und ultradünne Design gewährleistet eine sichere Einsetzung in alle SIM-Schubladen, auch in die engsten. Ob Sie mit einem mechanisch beschädigten SIM-Leser oder einem komplexen integrierten Schaltkreisfehler konfrontiert sind, der Mechanic SIM-T1 spart Ihnen wertvolle Zeit, indem er den Fehler in wenigen Sekunden isoliert. Es ist eine ideale Ergänzung zu Software-Diagnosetools, um die physische Integrität des SIM-Kommunikationsbusses zu validieren.

Technische Daten

• Herstellerreferenz: MECHANIC SIM-T1
• Kompatibilität: Alle Smartphones mit Nano-SIM-Slot
• Messpunkte: VCC, RST, CLK, DATA, GND
• Verwendung: Spannungstest, Widerstandstest (Diodenmodus), Signalanalyse

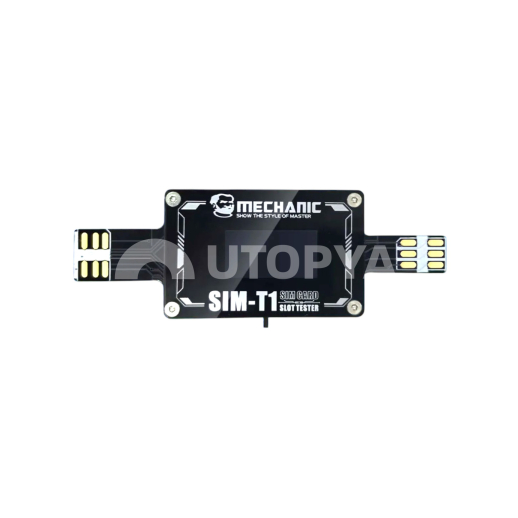

• Format: Extrem flexibles FPC-Flachbandkabel und robuste Test-PCB
• Abmessungen: Standard-SIM-Kartenformat (eingesetzter Teil)

Werkstatttipp & Verwendung

Für eine effektive Diagnose verwenden Sie zuerst Ihr Multimeter im Diodenmodus (roter Punkt zur Masse) an den verschiedenen Testpunkten des SIM-T1. Vergleichen Sie die erhaltenen Werte mit denen einer funktionsfähigen Hauptplatine (Referenz "Gold Board"). Wenn alle Werte im Diodenmodus korrekt sind, die SIM jedoch immer noch nicht erkannt wird, verwenden Sie das stabilisierte Netzteil, um zu überprüfen, ob die SIM-VCC-Spannung (normalerweise 1,8V oder 3,0V) beim Einsetzen kurzzeitig erscheint: Wenn sie fehlt, liegt das Problem am PMIC oder am mechanischen Erkennung des Schubfachs.
