Testeur d'Inductance DUSTY DT-002 - Diagnostic Électromagnétique par USB-C

Description

Le DUSTY DT-002 est un instrument de diagnostic de précision conçu pour les techniciens spécialisés en micro-soudure et réparation de cartes mères. Cet outil répond à une problématique majeure en atelier : tester l'intégrité des inductances et des bobines sans avoir à les dessouder. Il est particulièrement indispensable pour le dépannage des pannes de démarrage, de charge ou d'affichage (Backlight) sur smartphones et tablettes, où les inducteurs jouent un rôle critique dans la régulation de tension.

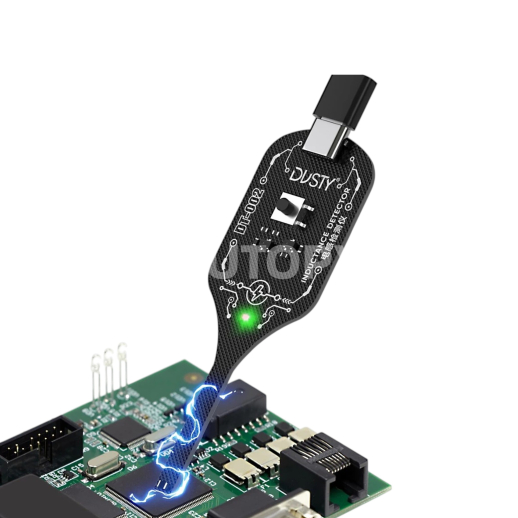

Techniquement, le DT-002 repose sur le principe de l'induction électromagnétique. En approchant la sonde de détection d'un composant inductif sous tension ou stimulé, l'appareil analyse le champ magnétique généré. Sa conception optimisée permet une isolation des signaux parasites, offrant une réponse immédiate via son indicateur LED intégré. Contrairement à son prédécesseur (DT-001), cette version DT-002 abandonne les piles boutons au profit d'une alimentation stable par interface USB-C, garantissant une puissance constante pour des tests plus fiables sur les cartes mères multicouches complexes.

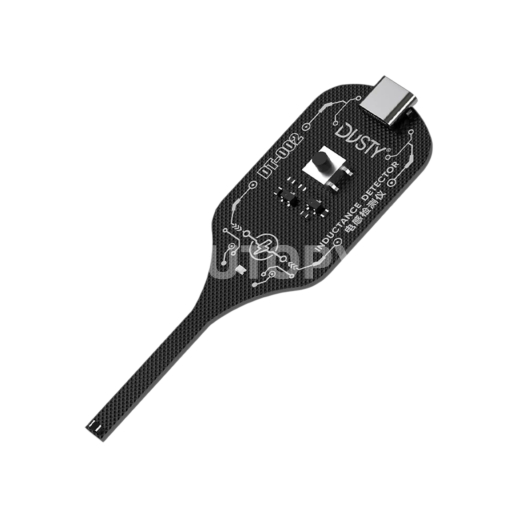

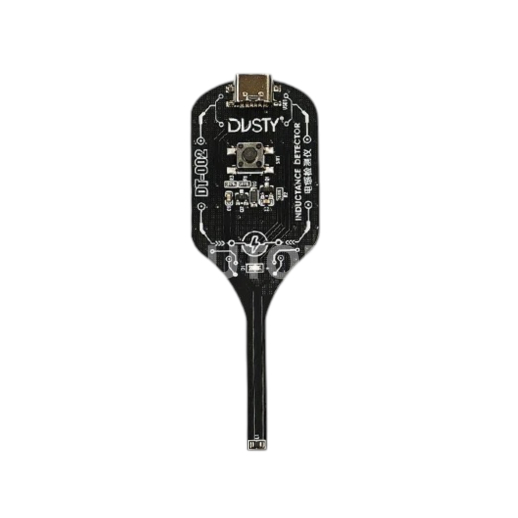

L'ergonomie de l'outil est pensée pour une manipulation rapide sous microscope. Sa forme compacte et sa pointe de détection fine permettent d'accéder aux zones denses de la carte, comme les environnements entourant le PMIC (Power Management IC). Sa structure en circuit imprimé renforcé assure une durabilité accrue face aux projections de flux de soudure et à la chaleur résiduelle lors des phases de diagnostic post-intervention.

Caractéristiques techniques

• Référence constructeur : DUSTY DT-002
• Technologie / Matériau : Induction électromagnétique / PCB Composite époxy
• Compatibilité : Universelle (Smartphones, Tablettes, PC portables, GPU)
• Dimensions : Env. 70 mm x 30 mm (Format pocket)
• Poids : 25 grammes (Accessoires inclus)
• Alimentation / Normes : Port USB Type-C (5V) / Conformité CE

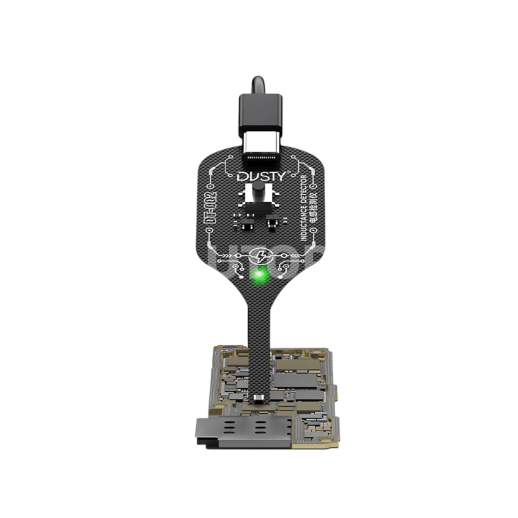

• Affichage : LED Verte haute visibilité (Statut ON/OFF)

Conseil d'Atelier & Usage

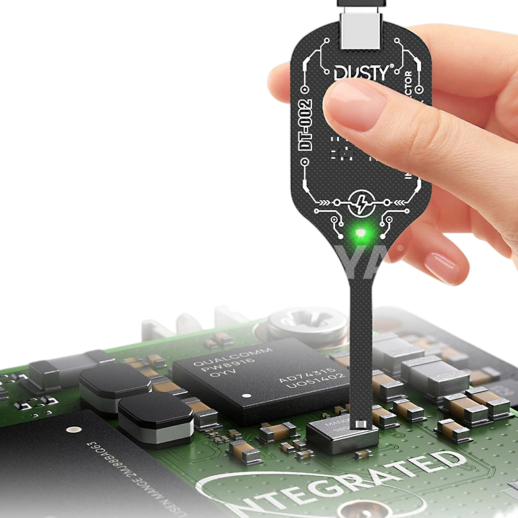

Pour un diagnostic précis, maintenez la pointe de détection à une distance constante (environ 1 à 2 mm) de la bobine cible. Si la LED ne s'allume pas, cela indique généralement une rupture de l'enroulement interne de l'inducteur ou un défaut de pilotage en amont. Attention : cet outil nécessite que la carte soit alimentée ou que le circuit testé soit en phase d'activité pour générer le champ magnétique nécessaire à la détection. Nous recommandons l'utilisation d'un câble USB-C de haute qualité pour éviter toute chute de tension qui pourrait fausser la luminosité de la LED témoin.
