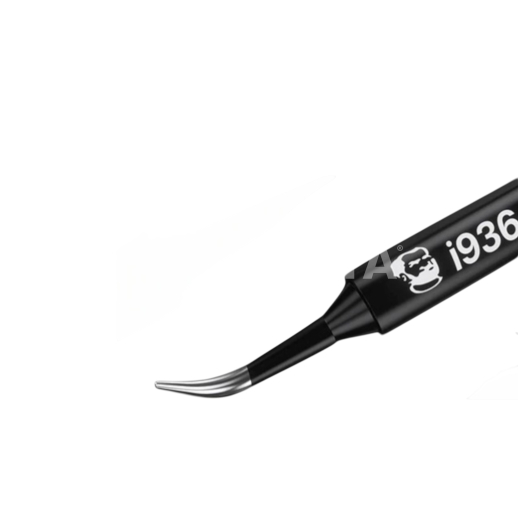

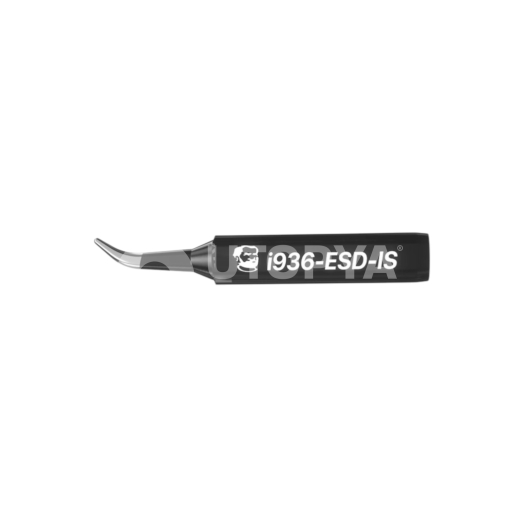

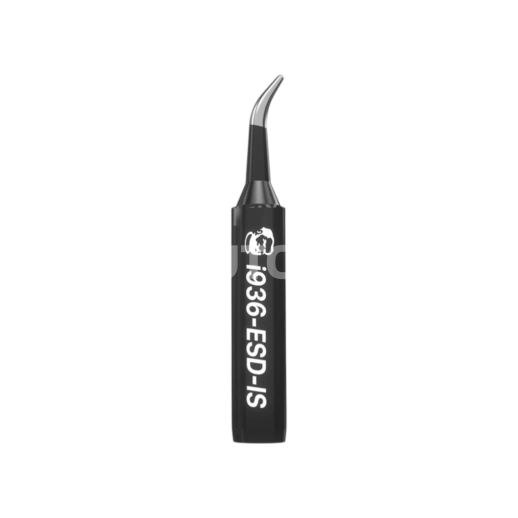

Präzisions-Lötspitze MECHANIC I936-ESD-IS (Gebogener Typ)

Beschreibung

Die Lötspitze MECHANIC I936-ESD-IS ist ein Hochpräzisionszubehör für Techniker, die herkömmliche Lötstationen vom Typ 936 verwenden. Ihre "IS"-Geometrie (ultrafein gebogen) ist ein strategischer Vorteil für die Reparatur von Leiterplatten mit hoher Komponentendichte. Sie ermöglicht den Zugang zu Lötstellen unter Flachbandkabeln oder in der Nähe von Kunststoffverbindern ohne das Risiko eines versehentlichen Kontakts, dank ihres optimierten Neigungswinkels, der den Griffkörper in sicherem Abstand zum Arbeitsbereich hält.

Diese für anspruchsvolles Mikrolöten entwickelte Spitze besteht aus sauerstofffreiem Kupfer (OFC), was trotz der Feinheit ihrer Spitze eine effiziente Wärmeleitfähigkeit garantiert. Die ESD-Safe-Oberflächenbehandlung verhindert die Ansammlung elektrostatischer Ladungen und schützt so CMOS-Komponenten und empfindliche integrierte Schaltkreise. Die Mehrschichtbeschichtung enthält eine Korrosionsschutzbarriere, die das "Aushöhlen" der Spitze begrenzt, ein häufiges Phänomen bei extrafeinen Spitzen, die aggressiven Flussmitteln ausgesetzt sind.

Die Verwendung der Serie I936-ESD-IS wird besonders für das Setzen von Jumpern (Brücken) aus emailliertem Kupferdraht und das Nachlöten von Pins an Lade- oder Batterieanschlüssen empfohlen. Ihre verjüngte 0,15-mm-Spitze ermöglicht chirurgische Präzision, die unerlässlich ist, um keine Zinnbrücken zwischen Leiterbahnen mit einem Abstand von weniger als 0,5 mm zu erzeugen.

Technische Daten

• Herstellerreferenz: I936-ESD-IS
• Spitzentyp: Ultrafein gebogen (Bent tip)
• Material: Hochreines Kupfer mit Mehrschichtbeschichtung
• Kompatibilität: Stationen vom Typ 936 / 937 / 969 / AT936 / Quick 936
• Innendurchmesser: ca. 4.0 mm (Standard 936)
• Außendurchmesser: ca. 6.0 mm
• Schutz: ESD-Safe-Behandlung (Antistatisch)
• Anwendung: SMD-Mikrolöten, Jumper, PCB-Reparatur

Werkstatt-Tipp & Anwendung

Aufgrund ihrer extrem feinen Spitze ist die Wärmeübertragung langsamer als bei einer abgeschrägten Spitze. Um dies auszugleichen, vermeiden Sie eine übermäßige Erhöhung der Stationstemperatur (350°C nicht überschreiten), da dies die Spitze schwächen würde. Bevorzugen Sie die Verwendung eines hochwertigen Flussmittels, um den Wärmetransfer zu erleichtern. Reinigen Sie ausschließlich mit einem Messingschwamm oder einem sauberen feuchten Schwamm; die Verwendung von Schleifpapier oder Feilen ist strengstens untersagt, da dies die Schutzbeschichtung zerstören und die Spitze innerhalb weniger Minuten unbrauchbar machen würde.
